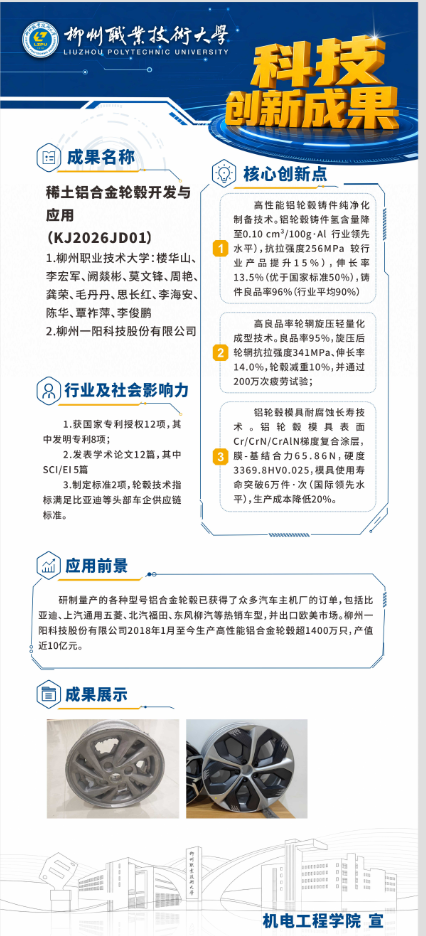

核心创新点：

1.高性能铝轮毂铸件稳定量产技术。提出“稀土-碱土复合变质 +熔体深度净化”协同调控技术，铝轮毂铸件氢含量降至0.10 cm³/100g·Al（行业先进水平≤0.15），抗拉强度256MPa（较行业产品提升15%），伸长率13.5%（超国家标准50%）。开发组织均质化控制工艺，促进铸件良品率提升至96%（行业平均≤90%）。

2.高良品率轮辋旋压轻量化成型技术。建立轮辋热旋压形性调控模型，优化旋压参数（极限减薄率提升15%），良品率达95%（行业平均95%）。旋压后轮辋抗拉强度341MPa、伸长率14.0%，促进了结构优化设计，实现轮毂减重10%（其中20in轮毂质量同比中信戴卡降重0.32kg/只），并通过200万次疲劳试验。

3.铝轮毂模具耐腐蚀长寿技术。成功在铝轮毂模具表面制备Cr/CrN/CrAlN梯度复合涂层，膜-基结合力65.86N，硬度3369.8HV0.025，模具使用寿命突破6万件·次（日本丰田标准5万·次，达国际领先水平），铝轮毂生产成本降低20%。
